Şantiye ve inşaat projeleri için harita ölçümü
Proje öncesi halihazırdan teslim sonrası as-built'e kadar şantiyenin ihtiyaç duyduğu ölçümler: aplikasyon, hafriyat hacmi, ilerleme takibi.

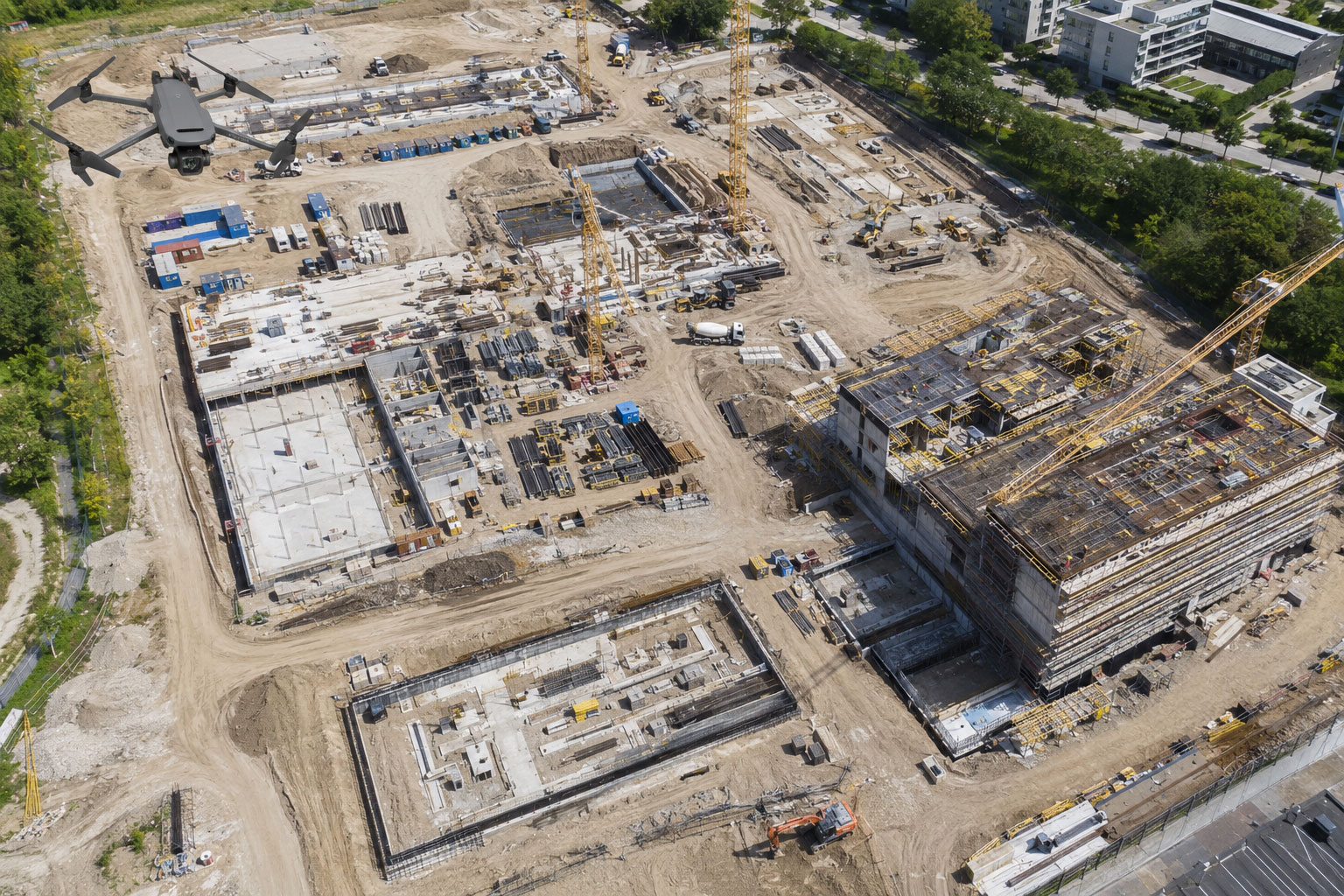

Şantiye ilerleme ortofotosu
Bir inşaat projesinde ölçüm üç kez kritiktir: tasarım başlamadan önce, inşaat sırasında ve iş bittiğinde. Tasarım için arazinin doğru bir halihazır haritası, uygulama için hatasız aplikasyon, teslim için de yapılanın projeye uygunluğunu gösteren as-built ölçümü gerekir.
Dron ve GNSS'i birlikte kullanarak bu üç aşamayı tek elden yürütürüz. Böylece her ölçüm aynı koordinat sistemine ve aynı kontrol noktalarına dayanır.
- Proje öncesi halihazır harita ve plankote altlığı
- Bina, aks ve kazık aplikasyonu
- Hafriyat ve dolgu hacmi, hakediş ölçümü
- Dron ile periyodik ilerleme ortofotosu
- As-built ölçümü ve proje karşılaştırması
Proje öncesi: doğru altlık
Mimari ve statik proje, arazinin mevcut durumunu gösteren halihazır harita üzerine çizilir. Kot bilgisi eksik ya da eski bir altlık, kazı miktarından bina oturumuna kadar her hesabı etkiler. Eğimli parsellerde bu fark özellikle büyüktür.
Küçük parsellerde GNSS ve total station ile, geniş veya engebeli alanlarda dron fotogrametrisiyle güncel halihazır harita üretiriz. Ruhsat aşamasında gereken plankote için de aynı ölçüm altlık olur.
İnşaat sırasında: aplikasyon ve hafriyat
Temel, aks ve kazık aplikasyonları projedeki koordinatların araziye aktarılmasıdır. Her aplikasyon oturumunu bilinen bir noktada kontrol ederek başlatır, işaretlenen noktaların listesini teslim ederiz.
Hafriyat ilerledikçe dronla alınan yüzey modelleri kazılan ve doldurulan hacmi belgeler. Aynı kontrol noktalarına dayanan periyodik ölçümler, hakediş dönemleri arasında tartışmasız bir karşılaştırma sağlar.
Dron ile ilerleme takibi
Belirli aralıklarla alınan ortofotolar, şantiyenin tamamını tek bir görüntüde ve ölçülebilir biçimde gösterir. Proje yöneticisi sahaya gitmeden malzeme stoklarını, iş makinelerinin yerini ve tamamlanan bölümleri görebilir; işveren ve yükleniciler aynı belgeye bakarak konuşur.
İş sonunda: as-built
As-built ölçümü, yapılanın projeyle karşılaştırılmasıdır. Bina köşeleri, yol kenarları, altyapı hatları ve kotlar ölçülerek proje çizimine işlenir; sapmalar raporlanır. Bu belge hem kabul süreçlerinde hem de ileride yapılacak tadilatlarda başvurulan kayıttır.
Teslim edilen çıktılar
| Çıktı | Format | Kullanım |
|---|---|---|
| Halihazır harita | DWG / NCZ | Projelendirme ve ruhsat altlığı |
| Aplikasyon listesi | XLSX / PDF | Sahada işaretlenen noktaların kaydı |
| Hacim raporu | PDF + XLSX | Kazı-dolgu ve hakediş |
| İlerleme ortofotosu | GeoTIFF / ECW | Dönemsel durum kaydı |
| As-built çizimi | DWG / DXF | Proje karşılaştırması, kabul |
Bu işte kullandığımız yöntemler
Sık sorulan sorular
Şantiyeye ne sıklıkla ölçüm yapılmalı?
Aplikasyon ihtiyaç oldukça yapılır. Hafriyat ve ilerleme takibi için aylık veya hakediş dönemlerine bağlı ölçüm yaygındır; yoğun hafriyat dönemlerinde iki haftalık periyot tercih edilebilir.
Dron uçuşu şantiyedeki çalışmayı durdurur mu?
Hayır. Uçuş sırasında iş makineleri çalışmaya devam edebilir; yalnızca uçuş planlamasında güvenlik açısından kalkış ve iniş noktası belirlenir.
Plankote ile halihazır harita aynı şey mi?
Halihazır harita arazinin mevcut durumunu gösterir. Plankote ise ruhsat sürecinde, parsel ve çevresinin kot bilgilerini belirli kurallara göre gösteren pafta düzenidir ve çoğunlukla halihazır ölçüme dayanır.
As-built neden gerekli?
Yapılan işin projeye uygunluğunu belgeleyen tek kayıttır. Kabul süreçlerinde, altyapı hatlarının sonradan bulunmasında ve ileride yapılacak her değişiklikte başvurulur.
