Dron ile Haritalama Nedir?

Geleneksel harita üretim yöntemleri, arazinin büyüklüğüne ve projenin gerektirdiği doğruluğa bağlı olarak önemli miktarda zaman ve saha çalışması gerektirir. İnsansız hava araçlarının (İHA) haritacılık alanında kullanılmaya başlamasıyla birlikte, geniş alanların kısa sürede görüntülenmesi ve bu görüntülerden hassas konumsal veriler üretilmesi mümkün hale geldi.

Bugün dron ile haritalama — yaygın kullanımıyla drone haritalama — harita mühendisliğinin temel veri toplama yöntemlerinden biri. Topoğrafik harita üretimi, arazi modelleme, hacim hesapları ve dönemsel değişim takibi gibi işlerde; inşaat, madencilik, altyapı, enerji, tarım ve belediye projelerinde kullanılıyor.

Ancak dron ile havadan fotoğraf çekmek, dron kullanarak harita üretmekle aynı şey değildir. Haritalama, yüksek çözünürlüklü görüntünün ötesinde bir mühendislik süreci gerektirir: uçuş planlaması, yer kontrolü, fotogrametrik değerlendirme ve kalite kontrol aşamalarının doğru kurgulanması, sonuçta elde edilen konum doğruluğunu belirler.

İHA Fotogrametrisi Nedir?

İHA fotogrametrisi, bir İHA üzerine entegre edilmiş kamerayla arazinin farklı açılardan ve belirli bir bindirme oranıyla görüntülenmesi; bu görüntülerin fotogrametrik yazılımlarla üç boyutlu konumsal verilere dönüştürülmesi yöntemidir.

Temel olarak sistem şu prensiple çalışır:

İHA + Kamera + Konum Verisi + Yer Kontrolü + Fotogrametrik İşleme = Ölçülebilir 3B Arazi Verisi

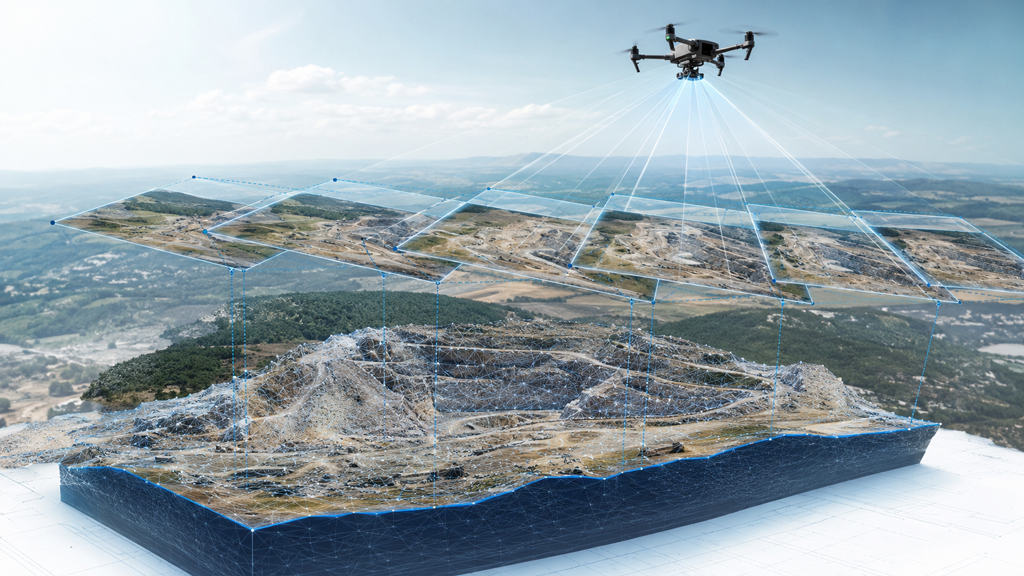

Dron, önceden belirlenen uçuş rotasını takip ederek arazinin çok sayıda fotoğrafını çeker. Fotoğraflar arasında yeterli bindirme (örtüşme) bulunması sayesinde yazılım, aynı arazi noktalarını farklı görüntüler üzerinde eşleştirir. Bu eşleşmeler ve kamera konumları birlikte dengelenerek arazinin üç boyutlu geometrisi oluşturulur.

Dron ile Haritalama Nasıl Yapılır?

Başarılı bir haritalama çalışması dronun havalanmasıyla başlamaz. Ölçümün doğruluğunu ve üretilecek haritanın kalitesini belirleyen sistematik bir süreç vardır.

1. Arazi ve Proje Analizi

İlk aşamada haritalanacak alan incelenir. Projenin amacı, alanın büyüklüğü, arazi yapısı, gerekli doğruluk seviyesi ve üretilecek verilerin türü belirlenir.

Örneğin bir hafriyat sahasında öncelik hacim hesabı ve sayısal arazi modeliyken, bir inşaat projesinde kot bilgileri, ortofoto ve topoğrafik detaylar öne çıkar. Uçuş planı ve ölçüm yöntemi bu gereksinimlere göre kurgulanır — tersi değil.

2. Uçuş Planlaması

İHA'nın uçuş yüksekliği, uçuş hatları, görüntü bindirme oranları ve kamera parametreleri bu aşamada belirlenir.

Uçuş yüksekliği doğrudan GSD (Ground Sampling Distance — yer örnekleme aralığı) değerini belirler. GSD, bir görüntü pikselinin zeminde karşılık geldiği boyuttur. Örneğin 1" sensörlü tipik bir haritalama kamerasıyla 100 metre yükseklikten yapılan uçuşta GSD yaklaşık 2–3 cm olur; yükseklik arttıkça GSD büyür ve ayırt edilebilen detay küçülür.

GSD, ulaşılabilecek doğruluğun üst sınırını da belirler. Genel kabul gören yaklaşım, iyi kurgulanmış bir çalışmada yatay doğruluğun GSD'nin 1–3 katı mertebesinde olduğudur. Yani 2,5 cm GSD ile çalışan bir projede milimetrik doğruluk beklemek gerçekçi değildir.

3. RTK / PPK ve Konumlandırma

Modern haritalama İHA'larında RTK ve PPK teknolojileri, fotoğrafların çekildiği andaki kamera konumlarını hassas biçimde belirlemek için kullanılır.

RTK (Real Time Kinematic): Dron, uçuş sırasında bir baz istasyonundan veya sabit GNSS ağlarından gelen düzeltmeleri anlık olarak kullanır ve konumu gerçek zamanlı hesaplar.

PPK (Post Processed Kinematic): Düzeltmeler uçuş sırasında değil, sonrasında ofis ortamında uygulanır. Canlı düzeltme bağlantısı gerektirmediği için GSM kapsamasının zayıf olduğu kırsal alanlarda, taş ocaklarında ve derin vadilerde tercih edilir.

Burada önemli bir nokta var:

RTK kullanılması, tek başına haritanın her noktasının santimetre doğruluğunda olacağı anlamına gelmez.

RTK/PPK yalnızca kameranın uzaydaki konumunu iyileştirir. Nihai doğruluğu; kamera kalibrasyonu, anten–kamera ofseti (lever arm), çekim anı zaman damgasının hassasiyeti, uydu geometrisi, uçuş planı, koordinat sistemi ve dönüşüm parametreleri, yer kontrol noktaları ve fotogrametrik işlem kalitesi birlikte belirler.

Bu nedenle hassas mühendislik projelerinde yalnızca dronun RTK özelliğine güvenmek yerine ölçüm bir bütün olarak değerlendirilmelidir.

4. Yer Kontrol Noktalarının Ölçülmesi

Yer kontrol noktaları (YKN / GCP), arazide koordinatları hassas şekilde ölçülmüş ve hava fotoğraflarında kolayca tanımlanabilen noktalardır. Fotogrametrik modelin ulusal koordinat sistemine doğru oturtulmasını sağlarlar.

Etkili bir YKN planlamasında dikkat edilen noktalar:

• Dağılım: Noktalar çalışma alanının köşelerine ve içine dengeli yayılır; yalnızca bir kenarda toplanan noktalar modelde eğilme (bowling/doming) etkisine yol açar.
• Yükseklik farkı: Kot farkı olan bölgelere de nokta konulması, düşey doğruluğu belirgin şekilde iyileştirir.
• Hedef boyutu: Yer işaretinin görüntüde net seçilebilmesi için GSD'ye göre yeterli büyüklükte olması gerekir.
• Bağımsız kontrol noktaları (check point): Dengelemeye dahil edilmeyen, yalnızca sonucu sınamak için kullanılan noktalardır. Doğruluk iddiası ancak bunlarla — karesel ortalama hata (RMSE) üzerinden — kanıtlanabilir.

Yer kontrol noktası olmadan üretilen bir model görsel olarak kusursuz görünebilir; bu, doğru konumlandığı anlamına gelmez.

5. İHA ile Veri Toplama

Uçuş planı oluşturulduktan ve kontrol ölçümleri tamamlandıktan sonra dron planlanan rotayı takip ederek görüntüleri toplar.

Görüntü kalitesini doğrudan etkileyen etkenler: kamera sensörünün özellikleri (piksel boyutu, megapiksel sayısından daha belirleyicidir), uçuş yüksekliği, uçuş hızı ve enstantane süresi (hareket bulanıklığı), ışık koşulları.

Hızlı değişen ışık, güçlü gölgeler, yansıtıcı yüzeyler ve hareketli nesneler fotogrametrik eşleştirmeyi zorlaştırır. Dikey yüzeylerin (bina cepheleri, şev aynaları) modellenmesi gerekiyorsa, dik (nadir) çekimlere ek olarak eğik (oblik) çekim planlanır.

Bu nedenle uçuş yalnızca hava durumuna göre değil, ölçüm kalitesine göre planlanır.

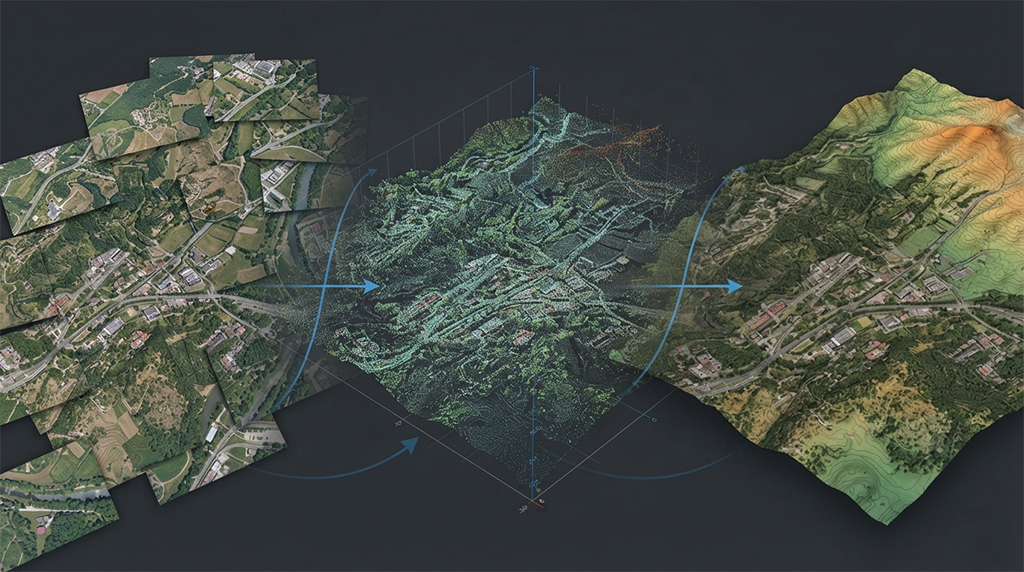

6. Fotogrametrik Değerlendirme: Fotoğraflardan 3B Modele

Sahadan elde edilen görüntüler fotogrametrik yazılıma aktarılır. Yazılım önce fotoğraflar arasındaki ortak noktaları tespit eder, ardından demet dengelemesi (bundle adjustment) ile görüntülerin birbirine göre konum ve dönüklüklerini çözer. Yer kontrol noktaları bu aşamada modele dahil edilir.

Sonrasında yoğun nokta bulutu üretilir. Nokta bulutu, arazinin çok sayıda üç boyutlu noktayla temsil edildiği dijital veri kümesidir ve diğer tüm çıktıların kaynağıdır.

Bu süreçte üretilen başlıca çıktılar:

• Yoğun nokta bulutu
• Sayısal Yüzey Modeli (SYM / DSM)
• Sayısal Arazi Modeli (SAM / DTM)
• Ortofoto
• 3B örgü model (mesh)
• Eş yükselti eğrileri
• Kesitler
• Alan ve hacim hesapları

7. Kalite Kontrol ve Teslim

Üretim bitmeden iş bitmez. Bağımsız kontrol noktalarındaki sapmalar hesaplanır, model deformasyonu ve boşluklar denetlenir, koordinat sistemi ve dönüşüm doğrulanır. Doğruluk değerleri teslim raporunda sayısal olarak beyan edilir.

Bir mühendislik teslimi ile bir görsel çıktı arasındaki fark tam olarak burada oluşur.

Sayısal Yüzey Modeli ve Sayısal Arazi Modeli

Fotogrametrik çalışmalarda sık karşılaşılan iki kavram DSM ve DTM'dir.

Sayısal Yüzey Modeli (SYM / DSM), araziyle birlikte bina, ağaç, araç ve yüzeydeki diğer unsurların yüksekliklerini temsil eder.

Sayısal Arazi Modeli (SAM / DTM) ise bu unsurlardan arındırılmış, çıplak arazi yüzeyini temsil etmeyi amaçlar.

Örneğin bir şantiye sahasında üretilen DSM, konteyner ofisleri, iş makinelerini ve inşa hâlindeki yapıları da içerir; kazı-dolgu hesabı içinse bu unsurlardan temizlenmiş DTM kullanılır.

Dron ile Haritalamada Yasal Çerçeve

Türkiye'de İHA ile ticari ölçüm yapmak yalnızca teknik değil, aynı zamanda idari bir süreçtir. Yayınlanan haritanın hukuken kullanılabilir olması, bu şartların yerine getirilmesine bağlıdır.

Havacılık mevzuatı. Sivil Havacılık Genel Müdürlüğü'nün yeni İnsansız Hava Aracı Sistemleri Talimatı (SHT-İHA) 30 Temmuz 2026'da yürürlüğe girdi. Talimatla birlikte pilot lisansları P0 (amatör), P1 (görüş hattında ticari) ve P2 (görüş hattı ötesi ve yüksek riskli operasyonlar) olarak sınıflandırıldı. Uçuş izinleri İHATTYS haritasındaki bölgelere bağlandı; yeşil bölgelerde belirtilen şartlara uyulması koşuluyla ayrıca izin gerekmiyor. Mevcut belge sahipleri için 31 Temmuz 2027'ye kadar geçiş süresi tanındı. Ticari haritalama uçuşları P1 veya P2 lisansı gerektirir; İHA'ların kayıtlı olması zorunludur.

Haritacılık mevzuatı. Tapu ve Kadastro Genel Müdürlüğü'nün 27.03.2019 tarihli İHA Sistemleri ile Kadastral Detay Ölçmeleri, Harita Üretimi ve Kontrol Esasları talimatı, İHA ile harita ve ortofoto üretiminin esaslarını düzenler. Askeri yasak bölgeleri kapsayan çalışmalarda Harita Genel Müdürlüğü'nden izin alınması gerekir; kapsamayan çalışmalarda bu izin aranmaz. Havadan görüntü alımı içinse SHGM veya bölge ita amirinden izin alınır.

Üretim standardı. Büyük ölçekli harita üretimi Büyük Ölçekli Harita ve Harita Bilgileri Üretim Yönetmeliği (BÖHHBÜY) kapsamındadır. Üretilen verinin ulusal koordinat sistemine (TUREF/ITRF, 3° dilim) uygun olması ve yönetmeliğin öngördüğü doğruluk sınırlarını sağlaması gerekir.

Uygulamada bu, projeye başlamadan önce yanıtlanması gereken üç soru demektir: Uçulacak alan hangi izin bölgesinde? Pilot ve İHA gerekli belgeye sahip mi? Üretilecek harita hangi standarda göre teslim edilecek?

Dron Haritalamanın Harita Mühendisliğindeki Yeri

Dron teknolojisi, klasik ölçüm yöntemlerinin tamamen yerini alan bir sistem değildir.

Daha doğru yaklaşım, İHA fotogrametrisini harita mühendisliğinin mevcut ölçme ve konumlandırma yöntemlerini tamamlayan güçlü bir veri toplama teknolojisi olarak görmektir. GNSS ölçümleri, total station (elektronik takeometre) çalışmaları, klasik topoğrafik ölçümler ve İHA fotogrametrisi aynı projede birlikte kullanılır.

Örneğin dron ile geniş bir alanın genel geometrisi hızla çıkarılırken; kritik detaylar, kapalı alanlar ve görüş hattına girmeyen noktalar GNSS veya total station ile ayrıca ölçülür.

Bu hibrit yaklaşım hem saha süresini kısaltır hem de projenin ihtiyaç duyduğu doğruluk seviyesinin güvence altına alınmasını sağlar.

Dron ile Haritalamanın Avantajları

İHA fotogrametrisinin özellikle geniş ve açık alanlarda belirgin avantajları vardır.

Daha kısa saha süresi

Geniş alanların görüntülenmesi, geleneksel noktasal ölçüm yöntemlerine kıyasla çok daha kısa sürede tamamlanır.

Geniş alanların modellenebilmesi

Tek bir uçuş ya da birden fazla planlı uçuşla büyük çalışma alanlarından kapsamlı veri elde edilir.

3B veri üretimi

Dron görüntülerinden yalnızca 2B harita değil; üç boyutlu nokta bulutu, yüzey modelleri ve hacim verileri de üretilir.

Tekrarlanabilir ölçümler

Aynı alan farklı tarihlerde tekrar uçularak arazi ve şantiye değişimleri karşılaştırılır. Bu özellik şantiye ilerleme takibi, stok ve hacim hesapları ve hafriyat çalışmaları açısından belirleyicidir.

Daha güvenli saha çalışması

Erişimi zor, dik eğimli veya riskli alanlarda verinin uzaktan toplanabilmesi, saha personelinin maruz kaldığı riski azaltır.

Dron Haritalamanın Sınırları

Her yöntemin olduğu gibi İHA fotogrametrisinin de sınırları vardır. Doğru yöntemi seçmek, bu sınırları bilmekle başlar:

• Yoğun bitki örtüsü: Kapalı örtü altında zemin görüntülenemez; bu tip alanlarda dron pilotu ile ölçümleri bilgisayar ortamına taşıyacak olan mühendisin bilgi ve tecrübesi önemlidir.
• Su yüzeyleri: Su, eşleştirilebilir doku üretmediği için modellenemez.
• Homojen yüzeyler: Kar, kum, taze asfalt gibi dokusuz alanlarda eşleştirme zayıflar.
• Kapalı ve örtülü detaylar: Saçak altı, ağaç altı, bina içi ve kapalı menfezler görüntülenemez.
• Hava koşulları: Kuvvetli rüzgâr, yağış ve düşük ışık uçuşu sınırlar.
• Menzil ve süre: Batarya kapasitesi çok geniş alanlarda uçuş sayısını artırır.
• Yetki sınırı: Kadastral tescile esas işlemler ilgili mevzuat ve yetkili kurum süreçlerine tabidir.

Bu durumlarda çözüm dronu tamamen bırakmak değil, ölçüm yöntemini doğru kurgulamaktır.

Hangi Projelerde Dron Haritalama Kullanılır?

İHA fotogrametrisi farklı sektörlerde çok çeşitli amaçlarla kullanılır:

• Harita ve kadastro çalışmalarında: mevcut durum haritaları, arazi modelleme ve detay çıkarımı
• İnşaat projelerinde: şantiye takibi, mevcut durum ölçümü, kazı-dolgu analizi ve imalat kontrolü
• Madencilik ve taş ocaklarında: stok hacmi, ocak geometrisi, şev analizi ve dönemsel değişim takibi
• Altyapı projelerinde: yol, kanal ve koridor projelerinin mevcut durum analizleri
• Enerji projelerinde: enerji nakil hatları, GES ve RES sahalarının etüt ve mevcut durum ölçümleri
• Tarım alanlarında: arazi modeli, drenaj analizleri ve dönemsel alan değişimlerinin izlenmesi
• Belediye çalışmalarında: imar altlıkları, mevcut durum tespiti ve kentsel dönüşüm etütleri
• Hafriyat ve stok sahalarında: malzeme hacimlerinin hesaplanması ve dönemsel stok takibi

Dron Haritalamada Doğruluk Neye Bağlıdır?

Bir dron haritalama projesinin doğruluğunu, kullanılan dron modeli veya kameranın megapiksel değeri belirlemez. Doğruluk, birbirine bağlı dört grup etkenin sonucudur.

Görüntü kalitesi: kamera ve lens özellikleri, sensör piksel boyutu, kamera kalibrasyonu, uçuş hızı ve enstantane (hareket bulanıklığı), ışık ve hava koşulları.

Uçuş geometrisi: uçuş yüksekliği ve GSD, ileri ve yan bindirme oranları, uçuş hattı düzeni, gerektiğinde eğik çekim.

Konumlandırma ve kontrol: RTK/PPK çözümü, GNSS gözlem kalitesi (uydu geometrisi/PDOP, baz uzunluğu, sabit çözüm), yer kontrol noktalarının sayısı, dağılımı ve ölçüm kalitesi, koordinat sistemi ve dönüşüm parametrelerinin doğruluğu.

Değerlendirme ve doğrulama: fotogrametrik yazılım ve işlem parametreleri, arazi yapısı ve yüzey özellikleri, bağımsız kontrol noktalarıyla yapılan doğruluk analizi ve raporlama.

Bu nedenle profesyonel bir haritalama çalışmasında "dron ile uçuş yapıldı" demek yeterli değildir. Doğruluk iddiası, kontrol noktalarındaki sayısal sonuçlarla belgelenmelidir.

Dron Haritalama Bir Fotoğraf Çekiminden Daha Fazlasıdır

Dron ile haritalama, temelde bir hava fotoğrafçılığı uygulaması değildir. Kamera görüntülerinin geometrik ve konumsal bilgilerle birleştirilerek ölçülebilir mühendislik verisine dönüştürülmesi işlemidir.

Doğru planlanmış bir İHA fotogrametri çalışmasıyla geniş araziler kısa sürede görüntülenir, üç boyutlu modeller oluşturulur ve farklı dönemlere ait veriler karşılaştırılabilir hâle gelir.

Ancak elde edilen verinin bir harita mühendisliği ürünü sayılabilmesi için koordinat sistemi, doğruluk, kontrol ölçümleri, yasal izinler ve veri üretim standartlarının proje gereksinimlerine uygun olması gerekir.

Bu nedenle dron haritalama hizmetinde asıl değer kullanılan İHA'da değil; uçuş planlamasından saha ölçümüne, fotogrametrik değerlendirmeden kalite kontrolüne kadar bütün sürecin harita mühendisliği prensiplerine uygun yürütülmesindedir.

Profesyonel Dron Haritalama Hizmeti

Pivot Harita Mühendislik olarak  Aydın ve Ege Bölgesi başta olmak üzere Türkiye genelinde İHA fotogrametrisi ve GNSS ölçüm hizmeti veriyoruz. Ortofoto, nokta bulutu, sayısal yüzey ve arazi modelleri, eş yükselti eğrileri ile hacim hesaplarını proje gereksinimlerinize uygun doğrulukta üretiyoruz. Sert arazi ve hava koşullarındaki tecrübemiz ve mobilitemiz bize yüksek hız ve doğruluk kazandırıyor. Ayrıca daha önce karşılaşılmamış sorunlara özel çözümler üretebiliyor, yazılım ekibimizle yeni yazılımlar veya hesaplama yöntemleri geliştirerek sektörün bir adım önünde olmaya özen gösteriyoruz.

Projenizin ihtiyacına göre doğru ölçüm yöntemini, uçuş planını ve veri üretim metodunu birlikte belirleyelim.

Yazar: Harita Mühendisi Yavuz GİRGİN
